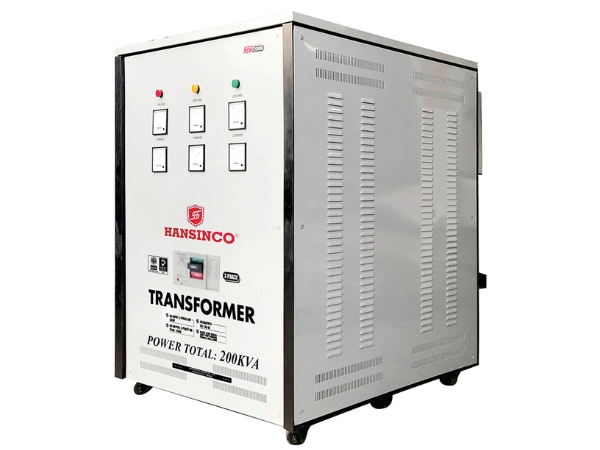

Máy biến áp 200KVA là thiết bị chuyên dụng trong hệ thống truyền tải điện, giúp ổn định điện áp và đảm bảo an toàn cho các thiết bị sử dụng điện công suất lớn. Với thiết kế nhỏ gọn, hoạt động ổn định và khả năng chịu tải liên tục lên đến 200KVA, dòng máy biến áp Hansinco 3 pha NEW 2088 – BA – 200 KVA là lựa chọn phù hợp cho các nhà máy, xưởng sản xuất hoặc hệ thống điện công nghiệp.
Thông số kỹ thuật máy biến áp 200KVA khô tự ngẫu
Thông số kỹ thuật máy biến áp 200KVA khô tự ngẫu Hansinco cụ thể như sau:
- Mã sản phẩm: NEW 2088 – BA – 200 KVA
- Thương hiệu: Hansinco
- Công suất: 200KVA
- Kiểu máy: Biến áp khô tự ngẫu
- Kích thước (DxRxC): 87 x 88 x 102 cm
- Điện áp vào: 3 pha 4 dây 380V (hoặc vào 220V ra 380V)
- Điện áp ra: 3 pha 4 dây 220V, 200V
- Tần số hoạt động: 50/60Hz

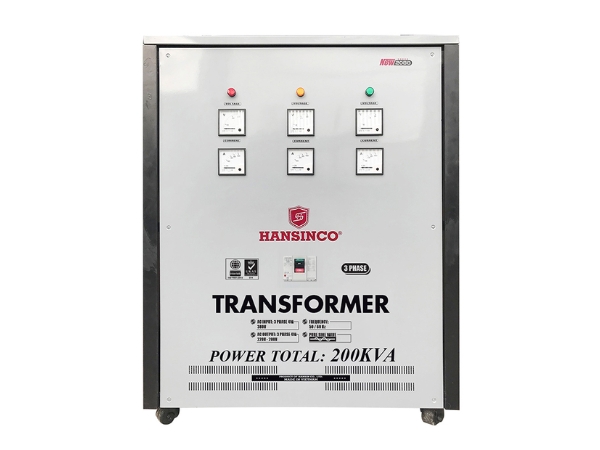

Cấu tạo máy biến áp NEW 2088 – BA – 200KVA
Cấu tạo máy biến áp tự ngẫu 3 pha 200KVA gồm ba bộ phận chính, đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ ổn định của thiết bị, bao gồm: lõi thép, dây quấn và vỏ máy.
Lõi thép (Core)
Lõi thép của máy biến áp 200KVA được chế tạo từ các lá thép kỹ thuật điện chất lượng cao, ghép cách điện để giảm tổn hao do dòng điện xoáy. Cấu trúc gồm 3 trụ dùng để quấn dây và phần gông từ được thiết kế khép kín, giúp tối ưu hóa đường dẫn từ thông. Bề mặt các lá thép được phủ lớp sơn cách điện nhằm tăng khả năng cách ly và nâng cao hiệu suất hoạt động tổng thể.
Dây quấn (Winding)
Máy được trang bị 6 dây quấn đồng, được quấn chính xác quanh các trụ của lõi thép. Mỗi cuộn dây đều được bọc cách điện kỹ lưỡng để đảm bảo an toàn khi vận hành ở công suất cao. Việc sử dụng đồng chất lượng cao không chỉ giúp tăng khả năng dẫn điện mà còn kéo dài tuổi thọ dây dẫn trong điều kiện làm việc liên tục và tải lớn.
Vỏ máy (Enclosure)
Toàn bộ hệ thống bên trong máy biến áp 200KVA được bảo vệ bởi lớp vỏ thép chắc chắn, bao gồm nắp thùng và thùng chính. Thiết kế này giúp thiết bị chống lại tác động cơ học bên ngoài và hạn chế ảnh hưởng từ môi trường như bụi, độ ẩm hoặc va đập. Nhờ cấu trúc khép kín và bền bỉ, máy duy trì được độ ổn định cao trong suốt quá trình hoạt động.
Nguyên lý hoạt động của máy biến áp Hansinco NEW 2088 – BA – 200 KVA

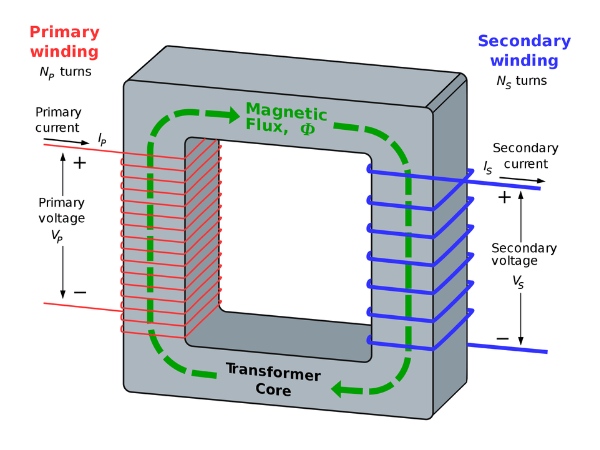

Máy biến áp Hansinco NEW 2088 – BA – 200KVA hoạt động dựa trên nguyên lý cảm ứng điện từ – khi dòng điện xoay chiều đi qua cuộn dây sơ cấp, nó tạo ra từ thông biến thiên trong lõi thép. Từ thông này tiếp tục cảm ứng điện áp ở cuộn dây thứ cấp, giúp biến đổi điện áp đầu vào thành điện áp đầu ra mong muốn mà không làm thay đổi tần số.
Trong cấu trúc tự ngẫu, một phần cuộn dây được dùng chung cho cả mạch sơ cấp và thứ cấp, giúp giảm khối lượng đồng và tổn hao tổng thể. Thiết kế này cho phép truyền năng lượng hiệu quả, đặc biệt phù hợp với các ứng dụng cần ổn định điện áp trong hệ thống 3 pha công nghiệp.
Tùy vào số vòng dây giữa các cuộn, máy có thể thực hiện chức năng tăng áp hoặc hạ áp. Cuộn dây có số vòng lớn hơn sẽ tương ứng với điện áp cao (cao áp), trong khi cuộn dây có số vòng nhỏ hơn sẽ là điện áp thấp (hạ áp). Nhờ nguyên lý này, máy biến áp có thể chuyển đổi linh hoạt giữa các mức điện áp như 220V, 380V tùy theo nhu cầu sử dụng.
Công dụng máy biến áp khô tự ngẫu 200KVA
Máy biến áp 200KVA được thiết kế để đáp ứng nhu cầu chuyển đổi điện áp, đặc biệt phù hợp trong các hệ thống điện 3 pha có sử dụng thiết bị nhập khẩu hoặc yêu cầu điện áp đầu ra khác biệt so với nguồn cấp.
Biến đổi điện áp
Chức năng chính của máy biến áp 200KVA là chuyển đổi điện áp xoay chiều 3 pha từ 380V xuống 220V (tiêu chuẩn Nhật Bản) hoặc 200V (tiêu chuẩn Mỹ) và ngược lại. Nhờ khả năng điều chỉnh điện áp đầu ra theo yêu cầu sử dụng, thiết bị giúp đảm bảo sự ổn định cho hệ thống điện, đồng thời bảo vệ các thiết bị điện hoạt động đúng dải điện áp.
Đáp ứng nhu cầu dùng thiết bị nhập khẩu
Máy biến áp đặc biệt hữu ích khi sử dụng với các thiết bị điện tử, máy móc công nghiệp được nhập khẩu từ nước ngoài – vốn sử dụng mức điện áp khác so với tiêu chuẩn tại Việt Nam. Nhờ đó, doanh nghiệp và hộ tiêu dùng có thể sử dụng thiết bị ngoại nhập mà không cần thay đổi kết cấu điện nội bộ.
Ứng dụng đa dạng trong nhiều lĩnh vực
Với công suất 200KVA, máy phù hợp lắp đặt tại các nhà máy, xưởng sản xuất, khu công nghiệp, khu chế xuất và các công trình dân dụng lớn như trung tâm thương mại, cao ốc văn phòng, bệnh viện. Ngoài ra, thiết bị cũng được dùng trong các trạm biến áp, nơi yêu cầu hệ thống phân phối điện ổn định và an toàn. Trong những trường hợp cần đổi nguồn cho toàn hệ thống điện 3 pha, máy biến áp Hansinco chính là giải pháp tối ưu.
Tham khảo thêm>>
- Giá máy biến áp công nghiệp 3 pha 560kva
- Máy biến áp cách ly 100kva Hansinco chính hãng
- Giá máy biến áp 400kva là bao nhiêu?
Máy biến áp 200KVA khô tự ngẫu Hansinco là thiết bị lý tưởng cho các hệ thống điện cần chuyển đổi điện áp ổn định, an toàn và phù hợp với nhiều tiêu chuẩn quốc tế. Với thiết kế chắc chắn, hiệu suất cao và khả năng hoạt động bền bỉ, sản phẩm đáp ứng tốt nhu cầu sử dụng trong công nghiệp và dân dụng. Liên hệ Hansinco ngay hôm nay để được tư vấn sản phẩm chi tiết!
