Nguồn xung điện áp ra không ổn định​: Nguyên nhân & Cách khắc phục

Khi nguồn xung điện áp ra không ổn định, thiết bị điện dễ gặp tình trạng hoạt động chập chờn, giảm tuổi thọ hoặc thậm chí hư hỏng đột ngột. Đây là vấn đề phổ biến nhưng thường bị bỏ qua trong quá trình sử dụng. Hiểu rõ nguyên nhân và cách khắc phục sẽ giúp bạn đảm bảo hệ thống vận hành an toàn, ổn định và hiệu quả hơn.

Nguyên nhân nguồn xung điện áp ra không ổn định

Để khắc phục triệt để lỗi nguồn xung điện áp ra không ổn định, trước hết chúng ta cần hiểu rõ cơ chế hoạt động của mạch nguồn. Nguồn xung hoạt động dựa trên nguyên tắc đóng ngắt (switching) ở tần số cao để điều chỉnh điện áp đầu ra thông qua độ rộng xung (PWM). Sự ổn định của điện áp đầu ra phụ thuộc chặt chẽ vào sự cân bằng giữa mạch lực (Power stage) và mạch hồi tiếp (Feedback loop). Dưới đây là các nguyên nhân chính dẫn đến sự mất ổn định này.

Tăng giảm tải đột ngột

Một trong những nguyên nhân khách quan dẫn đến điện áp đầu ra bị dao động là do sự thay đổi đột ngột của tải tiêu thụ.

• Cơ chế: Mạch vòng hồi tiếp (feedback loop) của nguồn xung có một thời gian đáp ứng nhất định (response time). Khi tải tăng đột ngột, dòng điện tiêu thụ tăng vọt làm sụt áp đầu ra tạm thời trước khi IC PWM kịp điều chỉnh độ rộng xung để bù lại. Ngược lại, khi ngắt tải đột ngột, điện áp có thể vọt lố (overshoot).
• Hệ quả: Nếu tốc độ đáp ứng của mạch hồi tiếp chậm hơn tốc độ biến thiên của tải, điện áp đầu ra sẽ bị nhấp nhô, không phẳng. Điều này thường thấy ở các thiết kế nguồn xung giá rẻ hoặc tụ lọc đầu ra bị lão hóa, giảm dung lượng.

Không đủ điện trở

Trong thiết kế nguồn xung, khái niệm “không đủ điện trở” thường ám chỉ hai vấn đề kỹ thuật:

• Thiếu tải giả (Dummy Load): Nguồn xung cần một dòng tải tối thiểu để duy trì hoạt động ổn định của chu kỳ đóng ngắt. Nếu không có điện trở tải giả, tụ điện sẽ nạp đầy và giữ áp cao, khiến mạch hồi tiếp ngắt dao động hoàn toàn, sau đó áp tụt xuống mạch lại chạy lại. Quá trình này tạo ra hiện tượng nguồn bị nấc (hiccup mode) hoặc dao động tần số thấp.
• Lỗi điện trở phân áp hồi tiếp: Mạch hồi tiếp thường sử dụng cầu phân áp điện trở để lấy mẫu điện áp đầu ra đưa về chân Reference của IC so quang hoặc TL431. Nếu các điện trở này bị tăng trị số hoặc đứt (do nhiệt độ hoặc oxy hóa), tín hiệu hồi tiếp sai lệch khiến điện áp đầu ra không ổn định, có thể dâng cao quá mức hoặc sụt áp.

Nguồn điện không đảm bảo

Mặc dù nguồn xung có dải điện áp đầu vào rộng (thường từ 90V – 264V AC), nhưng chất lượng điện áp đầu vào vẫn ảnh hưởng trực tiếp đến đầu ra.

• Sụt áp đầu vào quá sâu: Khi điện áp AC đầu vào sụt xuống dưới ngưỡng thiết kế, duty cycle (chu kỳ nhiệm vụ) của IC PWM sẽ mở rộng đến mức tối đa (Max Duty Cycle). Khi đã đạt max mà vẫn không đủ năng lượng cung cấp cho tải, điện áp đầu ra sẽ bị sụt và dao động theo tần số của điện áp chỉnh lưu đầu vào (100Hz/120Hz).
• Tụ lọc nguồn chính 300VDC bị khô: Đây là nguyên nhân cực kỳ phổ biến. Khi tụ lọc nguồn chính bị khô, điện áp 300V DC không còn phẳng mà nhấp nhô dữ dội. Mạch PWM không thể bù đắp được độ nhấp nhô quá lớn này, dẫn đến điện áp thứ cấp cũng bị dao động theo.

Sự cố mạch điện

Đây là nhóm nguyên nhân chủ quan và phức tạp nhất, đòi hỏi kỹ năng kiểm tra linh kiện:

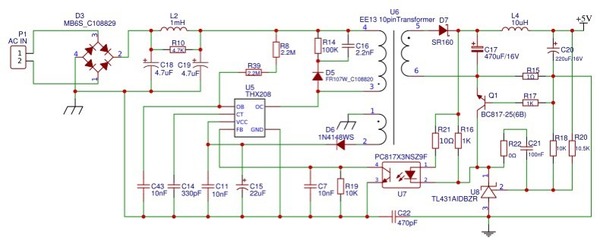

• Lỗi mạch Feedback (Hồi tiếp): Mạch hồi tiếp thường bao gồm IC so quang (Optocoupler như PC817) và IC tạo áp chuẩn (như TL431). Nếu Optocoupler bị già hóa (hệ số truyền đạt CTR giảm) hoặc TL431 bị trôi áp chuẩn, thông tin sai lệch sẽ được gửi về IC dao động, làm cho IC điều khiển đóng ngắt loạn xạ.
• Tụ hóa đầu ra bị tăng trở kháng (ESR): Các tụ lọc đầu ra làm việc ở tần số cao nên rất dễ bị nóng và khô dầu. Khi ESR tăng cao, khả năng lọc nhiễu giảm, điện áp đầu ra sẽ chứa nhiều gợn sóng (ripple) và không ổn định khi tải nặng.
• Diode chỉnh lưu bị rò: Diode chỉnh lưu đầu ra nếu bị rò rỉ ngược sẽ làm tiêu hao năng lượng và gây nhiễu ngược lại biến áp xung, làm mất ổn định toàn bộ hệ thống.

Nhiễu điện từ

Môi trường công nghiệp hoặc các thiết bị đặt gần nguồn phát sóng mạnh có thể gây nhiễu cho nguồn xung.

• Tác động: Nhiễu EMI có thể xâm nhập vào chân Feedback hoặc chân cảm biến dòng (Isense) của IC PWM. IC sẽ hiểu lầm tín hiệu nhiễu này là tín hiệu quá dòng hoặc quá áp và thực hiện ngắt bảo vệ hoặc điều chỉnh sai duty cycle, dẫn đến điện áp đầu ra không ổn định.
• Nguyên nhân nội tại: Chính bản thân biến áp xung hoặc cuộn cảm lọc nhiễu nếu không được tẩm vecni kỹ hoặc lỏng lõi ferit cũng gây ra tiếng rít và làm nhiễu tín hiệu điện.

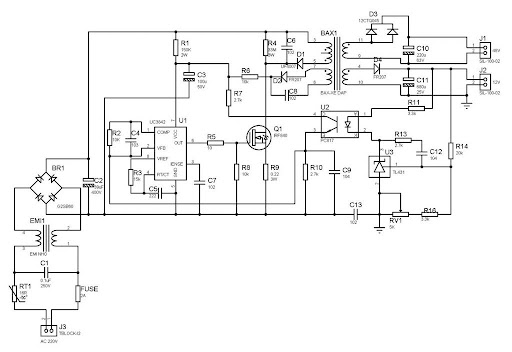

Cách khắc phục nguồn xung điện áp ra không ổn định

Sau khi đã xác định được các nguyên nhân tiềm năng, chúng ta sẽ đi vào các phương pháp khắc phục cụ thể, từ giải pháp ngoại vi đến can thiệp sâu vào mạch điện.

Sử dụng ổn áp để duy trì điện áp ra ổn định

Trước khi can thiệp vào mạch nội bộ của thiết bị, hãy đảm bảo nguồn cấp đầu vào ổn định. Đây là giải pháp phòng ngừa và khắc phục nhanh nhất cho các sự cố do lưới điện chập chờn.

Giải pháp: Sử dụng máy ổn áp để cấp điện cho các thiết bị sử dụng nguồn xung nhạy cảm.

Hansinco là một trong những công ty hàng đầu tại Việt Nam chuyên cung cấp thiết bị điện, ổn áp và biến áp chất lượng cao. Các sản phẩm ổn áp của Hansinco được thiết kế đặc biệt để phù hợp với đặc thù lưới điện Việt Nam, giúp duy trì điện áp đầu vào chuẩn 220V, từ đó giúp nguồn xung hoạt động trong vùng hiệu suất tối ưu và kéo dài tuổi thọ linh kiện.

Tăng độ ổn định nguồn điện

Nếu nghi ngờ nguồn điện đầu vào sau chỉnh lưu không tốt, hãy thực hiện các bước sau:

• Kiểm tra tụ lọc 300V: Quan sát bằng mắt xem tụ có bị phồng đít hay rỉ dịch không.
• Đo điện dung và ESR: Sử dụng đồng hồ đo ESR chuyên dụng. Nếu kim đồng hồ không lên hoặc trở kháng quá cao, hãy thay thế ngay bằng tụ mới có cùng điện dung và điện áp (thường là 400V hoặc 450V).
• Kiểm tra cầu Diode: Đảm bảo không có diode nào trong cầu chỉnh lưu bị đứt (open), vì nếu mất một pha chỉnh lưu, độ gợn sóng sẽ tăng gấp đôi.

Tối ưu thiết kế và cấu trúc mạch

Nếu bạn đang thiết kế hoặc sửa chữa bằng cách độ nguồn, hãy chú ý:

• Thiết kế mạch in (PCB Layout): Đường mạch hồi tiếp phải ngắn nhất có thể và tránh xa các đường mạch công suất lớn (như đường Drain của MOSFET) để tránh nhiễu.
• Vòng lặp bù (Compensation Loop): Tính toán lại các giá trị tụ và trở trong mạng bù (thường nối giữa chân 1 và 2 của TL431 hoặc chân Comp của IC PWM) để đảm bảo biên dự trữ pha (phase margin) đủ lớn, giúp nguồn không bị dao động.

Tăng độ chính xác

Đây là bước quan trọng nhất để sửa lỗi nguồn xung điện áp ra không ổn định.

• Thay thế Optocoupler: IC so quang (ví dụ PC817) là linh kiện rẻ tiền nhưng hay hỏng. Hãy thử thay thế nó trước tiên.
• Kiểm tra TL431: Đo điện áp tại chân R (Reference) của TL431. Khi nguồn hoạt động bình thường, chân này phải có áp xấp xỉ 2.5V. Nếu áp ra dao động mà chân R vẫn cứng 2.5V, lỗi nằm ở phần sơ cấp. Nếu chân R dao động, lỗi nằm ở cầu phân áp hoặc tụ lọc đầu ra.
• Điều chỉnh điện trở phân áp: Kiểm tra các điện trở lấy mẫu. Sử dụng điện trở chính xác 1% (vòng màu nâu) để đảm bảo độ ổn định nhiệt.

Kiểm tra, bảo trì và nâng cấp nguồn điện đầu vào

Thường xuyên kiểm tra các giắc cắm, dây dẫn đầu vào xem có bị move (tiếp xúc kém) hay không. Tiếp xúc kém tạo ra điện trở tiếp xúc lớn, gây sụt áp khi có tải lớn. Đối với các hệ thống UPS hoặc tủ điện công nghiệp, việc siết chặt các ốc vít định kỳ là bắt buộc.

Giảm tải đột ngột

Nếu nguyên nhân do tải, hãy xem xét:

• Mạch khởi động mềm (Soft Start): Thêm mạch NTC (điện trở nhiệt âm) ở đầu vào để hạn chế dòng nạp tụ ban đầu.
• Chia tải: Không nên dồn quá nhiều thiết bị công suất lớn vào một bộ nguồn xung nếu tổng công suất tiệm cận giới hạn của nguồn (nên dùng ở mức 70-80% công suất danh định).

Trang bị thiết bị chống nhiễu và lọc nhiễu điện từ

Để loại bỏ nguyên nhân do nhiễu EMI:

• Lọc nhiễu đầu vào: Đảm bảo mạch nguồn có đầy đủ bộ lọc EMI (cuộn cảm Common mode choke và tụ X, tụ Y) ở đầu vào AC. Thợ sửa chữa đôi khi hay tháo bỏ phần này, cần lắp lại.
• Bọc kim loại: Sử dụng vỏ kim loại nối đất cho bộ nguồn để chắn sóng điện từ.
• Ferrite Bead: Kẹp các hạt ferit vào dây dẫn ra của nguồn để chặn nhiễu cao tần.

Ứng dụng bộ ổn định hoặc điều khiển điện áp tự động

Đối với các hệ thống quan trọng, việc sử dụng các IC quản lý nguồn hiện đại có tích hợp sẵn các tính năng bảo vệ (OVP – Over Voltage Protection, UVLO – Under Voltage Lock Out) là cần thiết. Các IC PWM đời mới thường có mạch ổn định điện áp tự động rất tốt, chúng có thể tự thay đổi tần số dao động (Frequency Jittering) để giảm nhiễu EMI và ổn định áp ra.

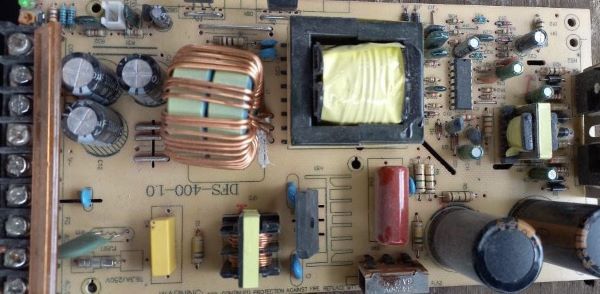

Tại sao nên duy trì nguồn xung điện áp ổn định?

Việc khắc phục lỗi nguồn xung điện áp ra không ổn định không chỉ là để thiết bị “chạy được”, mà còn vì những lý do quan trọng sau:

• Bảo vệ linh kiện bán dẫn: Các vi xử lý (CPU, MCU), RAM, ổ cứng rất nhạy cảm với điện áp. Áp cao gây đánh thủng, áp thấp gây lỗi logic hoặc reset máy.
• Đảm bảo tuổi thọ tụ điện: Điện áp dao động kèm theo gai điện áp (spikes) sẽ làm nóng và phá hủy lớp cách điện của tụ hóa nhanh chóng.
• An toàn dữ liệu: Trong các thiết bị lưu trữ, nguồn không ổn định là nguyên nhân hàng đầu gây lỗi bad sector hoặc mất dữ liệu đột ngột.
• Hiệu suất hệ thống: Nguồn ổn định giúp các motor, quạt chạy êm hơn, màn hình không bị gợn sóng và âm thanh không bị ù nền.

Những sai lầm thường gặp khi xử lý nguồn xung điện áp không ổn định

Trong quá trình sửa chữa, các kỹ thuật viên mới vào nghề thường mắc các lỗi sau:

• Chỉ đo áp bằng đồng hồ số (DMM): Đồng hồ số có độ trễ, đôi khi nó hiển thị giá trị trung bình khiến bạn nghĩ áp đủ, nhưng thực tế áp đang dao động ở tần số cao. Cần dùng Oscilloscope (máy hiện sóng) để quan sát dạng sóng ngõ ra.
• Thay sai loại tụ: Thay tụ Low ESR bằng tụ thường. Tụ thường có nội trở cao, sẽ rất nhanh nóng và làm nguồn sụt áp khi tải nặng.
• Bỏ qua tụ gốm lọc nhiễu: Song song với diode chỉnh lưu thường có các tụ gốm nhỏ để dập xung ngược. Nếu tụ này chập hoặc rỉ, nguồn sẽ bị nhiễu và không ổn định.
• Không kiểm tra mạch Aux (nguồn nuôi IC): Đôi khi áp ra không ổn định do nguồn nuôi VCC cho IC PWM bị yếu (do tụ lọc VCC khô). IC khởi động rồi tắt liên tục.
• Quên xả tụ: Không xả điện áp dư trên tụ 300V trước khi đo đạc, dẫn đến làm chết đồng hồ đo hoặc giật điện nguy hiểm.

Khi nguồn xung điện áp ra không ổn định, thiết bị điện không chỉ giảm hiệu suất mà còn tiềm ẩn nhiều rủi ro mất an toàn. Việc kiểm tra định kỳ và xử lý đúng cách sẽ giúp hệ thống hoạt động bền bỉ, ổn định hơn. Đừng bỏ qua những dấu hiệu bất thường để tránh những sự cố đáng tiếc cho toàn bộ thiết bị của bạn.
